高周波チューブミルマシンはどのように動作するのか、そしてどの業界がそれを必要としているのでしょうか?

A 高周波チューブミルマシン は、一連の成形ローラーを通して平鋼ストリップを徐々に曲げ、高周波電気抵抗または誘導溶接を使用してオープンシームを融着することにより、平鋼ストリップを円形、正方形、または長方形の管に成形する連続ロール成形および溶接生産ラインです。モデルと材料に応じて、毎分 10 ～ 120 メートルの速度で完成した溶接鋼管を製造します。 これは、構造用鋼管、中空セクション、家具用チューブ、自動車部品、精密機械用チューブの世界的な主要な製造技術であり、代替溶接法と比較して、高い出力速度、狭い熱影響部、および安定した溶接品質のために選ばれています。

この記事では、その方法を正確に説明します。 高周波チューブミルマシン 各生産段階での動作、主な仕様の意味、HF チューブミルと代替生産方法との比較、どの業界がそれらを利用しているか、新しい生産ライン用の機械を選択する際に何を評価すべきか。

高周波チューブミル機械の仕組み: 段階ごと

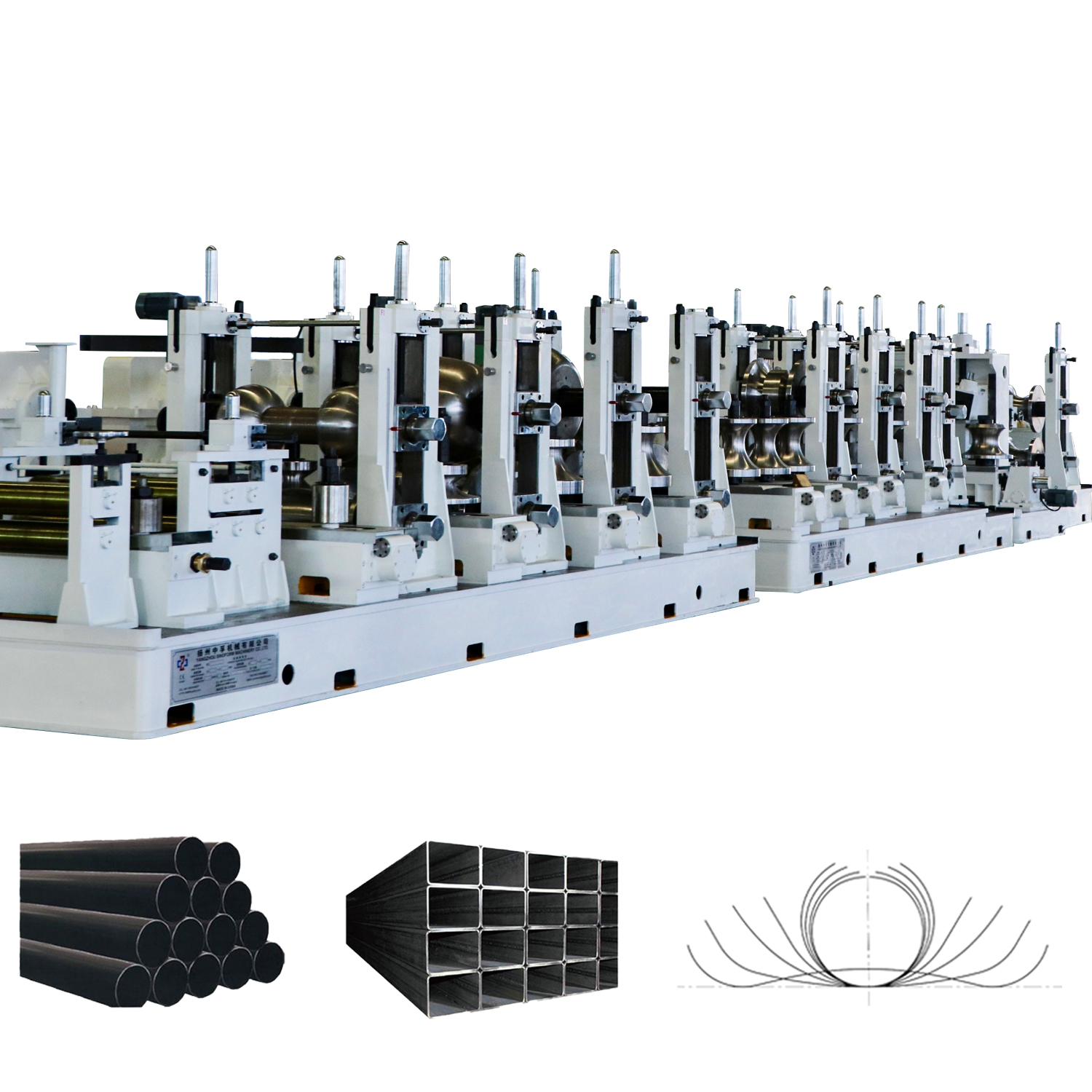

高周波チューブミル機械は、単一の連続生産ラインに統合された 6 つの連続した生産段階 (巻き戻し、成形、溶接、サイジング、矯正、切断) を通じて平鋼ストリップを処理します。 機械の仕様を評価し、生産上の問題を診断するには、各段階を理解することが不可欠です。

ステージ 1: 巻き戻しとストリップの供給

このプロセスは、スチール ストリップ コイルを油圧アンコイラーにロードすることから始まります。アンコイラーは、機械の能力に応じて通常 3 ～ 20 トンの重さのコイルを保持し、制御された一定の張力でストリップをラインに送り込みます。アンコイラーと成形セクションの間にあるループピットまたはアキュムレーターは、1 つのコイルが切れてストリップ接合によって新しいコイルが装填されるときに発生する短時間の中断を吸収し、溶接セクションを停止することなくミルの稼働を継続できます。

ステージ 2: 成形 — ストリップを開いたチューブに成形する

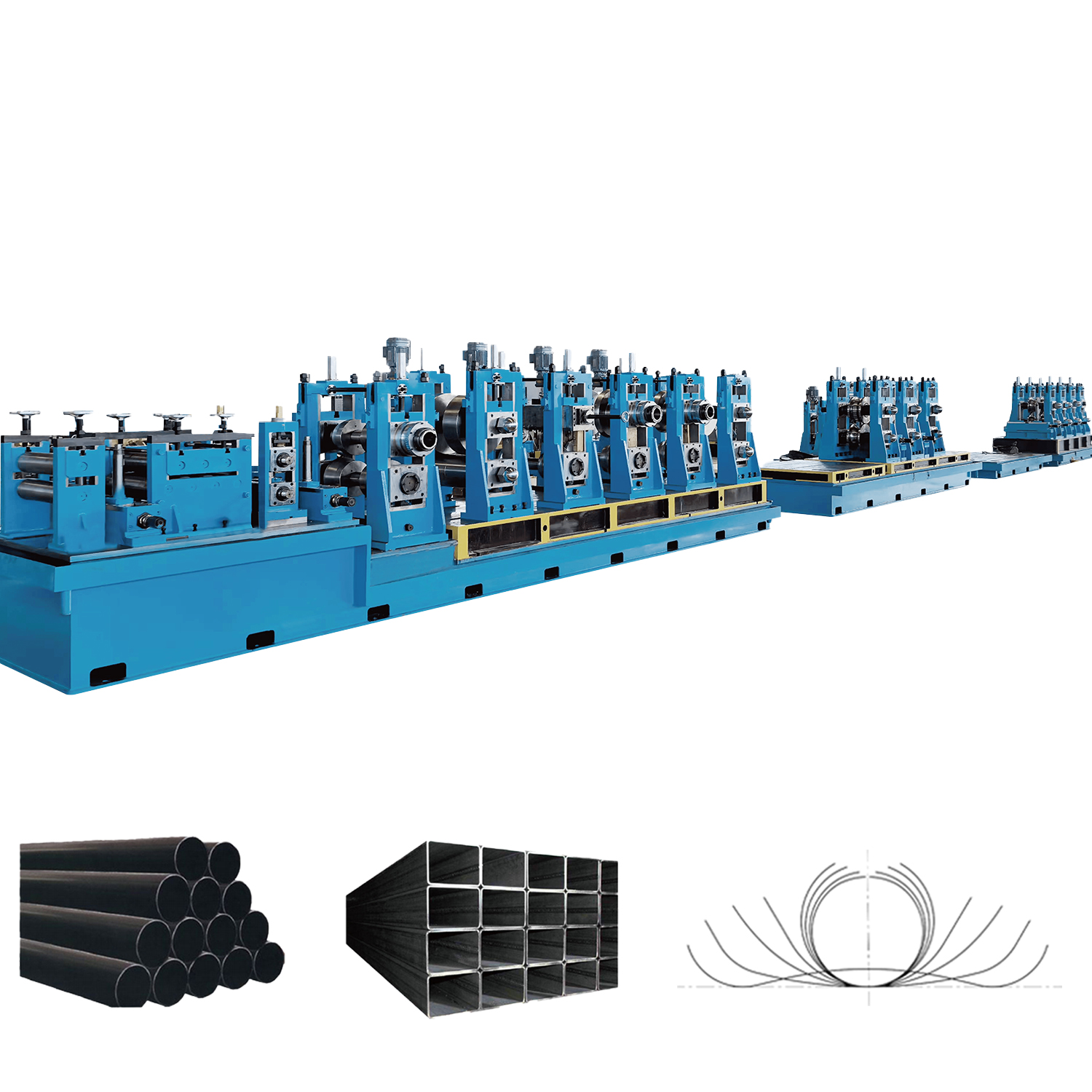

平らなストリップは、ミルに沿って段階的に配置された一連の水平および垂直のロールスタンドを通過します。各スタンドは、ターゲットのチューブのプロファイルに向かってストリップを段階的に曲げます。典型的な 高周波チューブミルマシン チューブの直径範囲と壁の厚さに応じて、8 ～ 20 台のフォーミング ロール スタンドを使用します。成形セクションでは、溶接の準備が整ったオープンシーム チューブ (本質的には縦方向の隙間が狭い円筒形) を製造します。

ロールツールは各チューブサイズに固有であるため、製品寸法を切り替える場合は変更する必要があります。最新の機械のクイックチェンジツーリングシステムにより、切り替え時間が数時間から 30 分未満に短縮されます。これは、複数のサイズのチューブを生産する施設では重要な要素です。

ステージ 3: 高周波溶接 - 継ぎ目を閉じる

これは、 高周波チューブミルマシン 。ほとんどの工業用モデルでは 200 kHz ～ 400 kHz の周波数で動作する高周波電流が、ストリップのエッジが一連の絞りロール (圧力ロールまたは溶接ロールとも呼ばれる) に向かって収束する際に適用されます。高周波電流は表皮効果によってストリップの端に沿って伝わり、材料の断面全体ではなく継ぎ目の端に熱が正確に集中します。

エッジが鍛造溶接温度 (炭素鋼の場合は約 1,300 ～ 1,400 度) に達すると、圧力ロールが制御された鍛造圧力下でエッジを押し合わせ、フィラー材料を使用せずに 2 つのエッジを融合してシームレスな冶金的接合を形成します。加熱と溶融のプロセス全体はミリ秒単位で行われ、通常、溶接線の両側に幅 1 ～ 4 mm の狭い熱影響部 (HAZ) が生成されます。これは、アーク溶接またはガス溶接法で生成される HAZ よりもはるかに狭いです。

チューブミルでは 2 つの HF 溶接方法が使用されます。

• HF接触溶接: 電流は、摺動する銅接点 (シューまたは接点とも呼ばれる) を介してストリップの端に供給されます。この方法は効率的であり、炭素鋼およびステンレス鋼管の製造に広く使用されています。接点の磨耗はメンテナンスの考慮事項です。
• HF誘導溶接: 電流は、オープンシームの周囲に配置された誘導コイルによってストリップのエッジに誘導されます。ストリップとの物理的な接触が発生しないため、接触による磨耗がなくなり、生産速度の向上が可能になります。高周波溶接は、薄肉管、小径の精密管、銅またはアルミニウム管の製造に適しています。

ステージ 4: 溶接ビードの除去 (スカーフィング)

鍛造溶接プロセスでは、溶接シームに沿って押し出し金属の小さな外部ビードが生成されます。溶接圧延直後に、スカーフィング ツール (超硬または工具鋼ブレード) を使用して、このビードをチューブ表面と同じ高さで除去します。内面が重要な用途向けのチューブでは、内部スカーフィング ツールが対応する内部ビードを除去します。スカーフの品質は、完成したチューブの表面仕上げとその後の工具の寿命に直接影響します。

ステージ 5: サイズ調整、矯正、プロファイルの修正

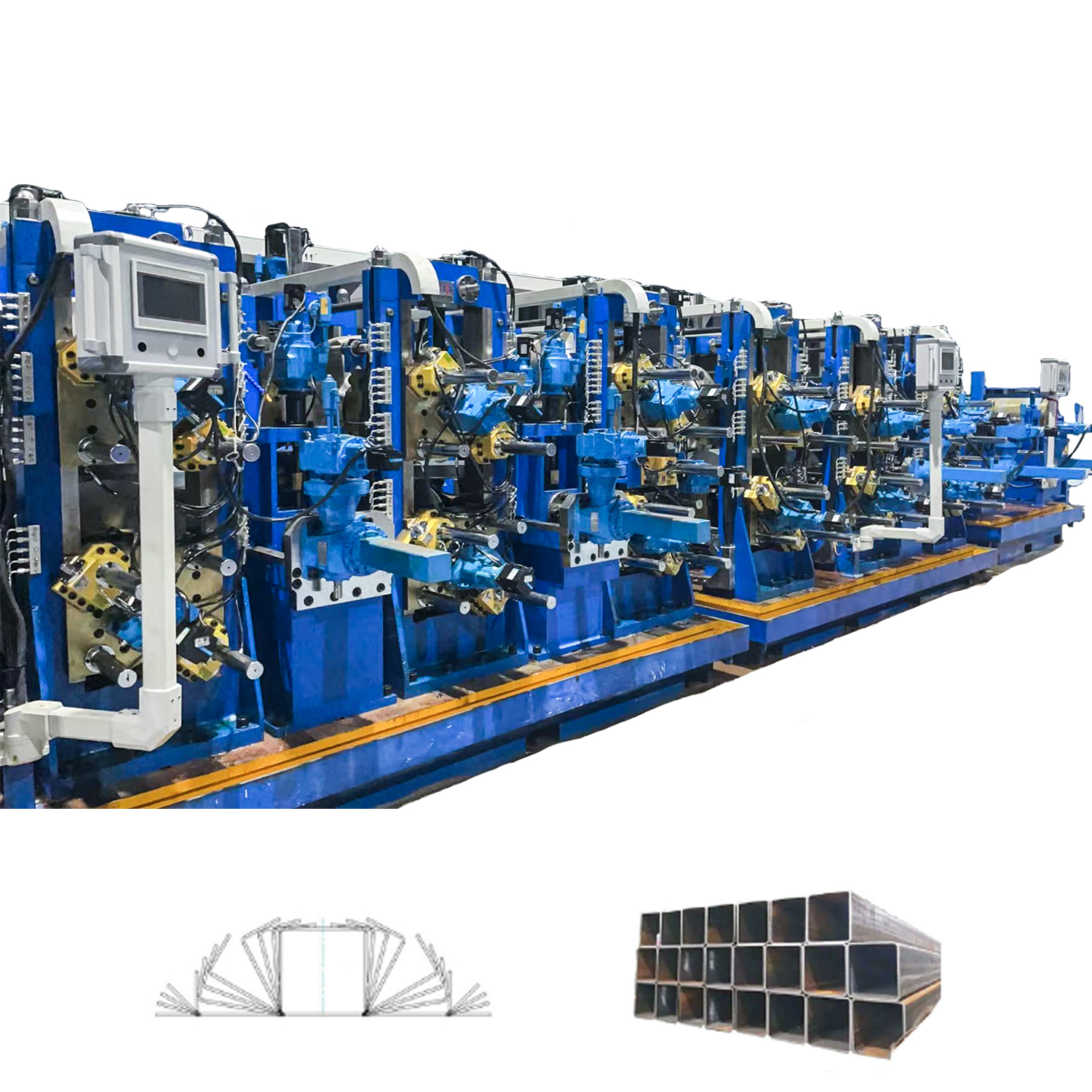

溶接後、チューブはサイジング セクションを通過します。このセクションは、チューブを正確な最終外径 (OD) と肉厚公差まで縮小する一連のロール スタンドです。サイズ設定セクションでは、成形中に生じた小さな楕円形も修正します。正方形および長方形の中空セクション (SHS および RHS) の場合、サイジング セクションが円形チューブを最終的な角のある形状に押し込んだ後に、追加のプロファイリング スタンドを使用します。

続いて矯正セクションが続き、カットオフ ステーションに到達する前にオフセット ロールを使用してチューブから残留する反りやキャンバーを取り除きます。

ステージ 6: フライング カットオフ

連続溶接されたチューブは、ライン速度でチューブとともに移動するフライングカットオフソーまたはダイ加速カットオフプレスによって指定された長さに切断され、ミルを停止することなく切断が完了します。フライングカットオフシステムは、通常の生産速度でカット長さにわたってプラスまたはマイナス 1 mm 以内の寸法精度を維持します。切断後、完成したチューブはランナウトテーブルまたは結束システム上に収集されます。

高周波チューブミルマシンの主な仕様の説明

高周波チューブミルマシンの各仕様番号が生産面で実際に何を意味するのかを理解することは、マシンを製品範囲と生産要件に適合させるために不可欠です。

表 1: 高周波チューブミルマシンの主な技術仕様とその代表的な範囲、各仕様が制御する内容、および実際の生産への影響。

高周波管製造機と代替管製造方法

高周波溶接は、標準構造チューブおよび機械チューブの最も重要な商用指標、特に生産速度、エネルギー効率、トンあたりのコストにおいて、サブマージアーク溶接（SAW）、レーザー溶接、シームレスチューブの生産を上回ります。

表 2: 速度、熱影響部の幅、溶接品質、消耗品の要件、および最適な適用領域における、高周波チューブミル機械溶接と 4 つの代替チューブ製造方法との比較。

国際鉄鋼統計局 (ISSB) がまとめた生産データによると、HF 溶接鋼管は世界の全溶接鋼管生産量の約 65 ～ 70 パーセントを占めています。 高周波チューブミルマシン 大差を付けて支配的なテクノロジー。高速性、充填材不使用、1 トンあたりの低エネルギー消費、および連続稼働能力の組み合わせにより、大部分の構造および機械チューブ用途にとって最もコスト効率の高い選択肢となります。

高周波チューブミルマシンを使用しているのはどの業界ですか?

高周波管ミル機械は、少なくとも 12 の主要産業分野に管とパイプを供給しており、建設、自動車、エネルギー インフラストラクチャが量で 3 つの最大の消費者となっています。

建設および構造用鋼

構造中空セクション — 円形、正方形 (SHS)、および長方形 (RHS) — で製造されます。 高周波チューブミルマシンs 建物のフレーム、柱、トラス、安全柵、足場、仮設工事などに使用されます。世界鉄鋼協会の最近の業界報告書 (2023 年) の時点で、世界の構造用チューブ市場は年間 3,500 万トンを超えており、HF 溶接部分がその量の大部分を占めています。構造チューブは通常、外径 20 mm ～ 400 mm の範囲で、壁厚は 1.5 mm ～ 16 mm です。

自動車製造

精密 HF 溶接チューブは、自動車のシート フレーム、ドア ビーム、排気システム、シャーシ サブフレーム、ロール ケージなどに広く使用されています。自動車分野では、厳しい寸法公差 (通常、外径公差はプラスまたはマイナス 0.1 mm)、一貫した機械的特性、および後続の曲げ、ハイドロフォーミング、塗装プロセスに適合する表面仕上げ品質が求められます。自動車専用のチューブミルラインは通常、最も厳格な品質管理のために誘導溶接を使用し、最高速度範囲 (60 ～ 120 m/min) で稼働します。

石油、ガス、エネルギーインフラ

高周波製管機で製造された HF 溶接 API グレード鋼管は、石油およびガスの収集ライン、配水パイプライン、ケーシング、および杭打ちに使用されます。大口径幹線送電管は通常 SAW 溶接を使用しますが、坑井現場、集合管、配水管の大部分は HF 溶接されており、API 5L および API 5CT 仕様に準拠した直径 21.3 mm (3/4 インチ) から 508 mm (20 インチ) をカバーしています。

家具および建築金工品

椅子のフレーム、テーブルの脚、棚システム、手すり、装飾的な建築要素用の薄壁の丸管および角管は、小径 HF チューブミル (外径範囲 10 ～ 76 mm、壁厚 0.5 ～ 2 mm) の最も生産量の多い用途の 1 つです。これらのラインは、事前にアニールまたは亜鉛メッキされたストリップ上を非常に高速 (通常は 60 ～ 100 m/分) で走行し、追加の表面処理を必要としないチューブを製造します。

農業、鉱業、一般工学

灌漑システム、農業機器フレーム、コンベア システム、坑道支持構造、および一般的な製造はすべて、標準の構造および機械コンポーネントとして HF 溶接チューブに依存しています。これらの用途では、通常、外径 25 ～ 219 mm の範囲をカバーする中型のチューブ ミルが使用されます。これは、最も一般的に設置されているタイプです。 高周波チューブミルマシン 世界的に。

HF 接触溶接と HF 誘導溶接: どちらを選択すべきですか?

チューブミルマシンにおける接触式 HF 溶接と誘導 HF 溶接の選択は、構成上の最も重要な決定事項の 1 つであり、主にチューブのサイズ範囲、材質、用途の生産速度目標によって異なります。

表 3: 8 つの運用および経済的要因にわたる、チューブ ミル マシンにおける HF 接触溶接構成と HF 誘導溶接構成の直接比較。

生産ラインに適した高周波チューブミルマシンを選択する方法

適切な高周波チューブミル機械を選択するには、機械の仕様を評価する前に、製品範囲、目標生産量、利用可能な原材料供給、および現場のインフラストラクチャを定義する必要があります。この基礎を持たずに機械を選択すると、コストがかかるオーバースペックになるか、生産需要を満たせないラインが発生することになります。

ステップ 1: 製品範囲を定義する

製造する必要があるチューブのサイズ (最小外径、最大外径、肉厚の範囲) と材料 (炭素鋼グレード、ステンレスグレード、アルミニウム、銅) の完全な範囲を確立します。あまりにも狭い製品範囲に指定された工場は、市場を制限することになります。指定範囲が広すぎると、極端な場合に容量が十分に活用されなくなります。業界の慣例では、主要な製品 (最大量のサイズとグレード) を設計の中心点として指定し、極端なサイズは二次的な機能として扱うことになります。

ステップ 2: 必要な出力容量を計算する

売上予測から逆算してみましょう。外径 50mm x 肉厚 2mm の炭素鋼管を月に 5,000 トン生産する必要がある場合、必要な毎時生産量のトンと、それを達成するために必要なライン速度を計算します。現実的な稼働時間を考慮します (計画的なメンテナンス、コイル交換、製品切り替えを含む、よく稼働しているチューブミルの効率は通常 70 ～ 80%)。これにより、HF 溶接機の出力の選択と必要な成形スタンドの数が決まります。

ステップ 3: サイトのインフラストラクチャを評価する

A 高周波チューブミルマシン 500kW HF 溶接機を使用するには、十分な電力供給インフラストラクチャ (通常は 10kV ～ 35kV 電源、専用変圧器) が必要です。 HF 溶接機、ロール工具、油圧システム用の冷却水は、適切な温度と品質で十分な量が用意されている必要があります。ミル構造、アンコイラー、コイル保管庫の床耐荷重も確認する必要があります。インフラ要件の見落としは、グリーンフィールド製管工場プロジェクトにおいてよくある、コストのかかる間違いです。

ステップ 4: ツーリングおよび切り替えシステムの評価

生産スケジュールに製品サイズの変更が頻繁に含まれる場合、ツーリング システムと切り替え時間は重要な経済要素になります。完全な切り替えに 6 ～ 8 時間を必要とする工場では、サイズ変更ごとに 1 ～ 2 シフトの生産が失われます。最新のクイックチェンジ ツーリング システム (プリセット ロール カセット、油圧ロール ロック、電動調整) を使用すると、これを 30 ～ 60 分に短縮でき、複数製品の運用における収益性に大きな変革をもたらします。選択する前に、各ツーリング システム オプションでの切り替えによって失われる年間生産時間を計算してください。

ステップ 5: 品質管理および検査システムを指定する

API、EN、ASTM、または JIS 仕様のアプリケーション向けのチューブの場合、統合品質システムはオプションではありません。最小要件には、溶接ステーション直後の渦電流または超音波溶接シーム試験が含まれます。サイジングセクションのレーザー外径測定。超音波測定による肉厚モニタリング。自動カットオフ制御による長さ測定。自動車のティア 1 サプライヤーに供給するチューブ ミルは通常、100% の寸法記録と、ミル制御 PLC と統合された完全なトレーサビリティ システムも必要とします。

高周波チューブミルマシンの重要なメンテナンスエリア

高周波製管機のメンテナンスに最も大きな影響を与える 3 つの領域は、HF 溶接機の電源ユニット、ロール ツールとベアリング アセンブリ、冷却水システムです。これらのいずれかに障害が発生すると、生産ライン全体が停止します。

• HF溶接機電源ユニット： ソリッドステート IGBT インバーターベースの HF 発電機 (古い真空管発電機に代わる現在の業界標準) には、クリーンで安定した電源と適切な冷却が必要です。コンデンサバンク、出力トランス、およびワークコイルまたは接点アセンブリは、主な摩耗部品です。定期的な検査間隔は、500 ～ 1,000 生産時間ごとが一般的です。
• ロールツーリングとベアリング: 成形およびサイジング ロールは徐々に摩耗するため、生産トン数に基づいたスケジュールで検査および再研磨または交換する必要があります。ロールスタンドのベアリングの故障は、チューブミルの計画外ダウンタイムの最も一般的な原因です。重要なロールスタンドドライブの振動監視システムは、ベアリングの劣化を早期に警告します。
• 冷却水システム: HF 溶接機、作業コイル、溶接ロール、スカーフィング領域はすべて冷却水が必要です。汚染、スケーリング、または流量の減少により、高周波溶接機の停止や溶接領域コンポーネントの摩耗の加速が発生する可能性があります。開放型冷却システムよりも、濾過と伝導率モニタリングを備えた専用の閉ループ冷却回路を強くお勧めします。
• スカーフツール: スカーフィングブレードは急速に磨耗するため、鋼材のグレードと生産速度に応じた間隔で検査および交換する必要があります。磨耗したスカーフィングツールは盛り上がった溶接ビードを残し、後続のツールを損傷し、チューブの寸法品質に影響を与えます。

よくある質問: 高周波チューブミルマシン

高周波チューブミルはどのような材料を加工できますか?

最も一般的な材料は、低炭素鋼および中炭素鋼 (S235、S355、Q235、Q345、API 5L グレード B および X42 ～ X70 に相当するグレード) です。ステンレス鋼 (グレード 304、316、430) は、HF 誘導ミルで広く加工されています。アルミニウム合金と銅は、非鉄材料用に特別に構成されたミルで誘導溶接を使用し、適合した成形工具形状で加工されます。高強度低合金 (HSLA) 鋼では、HAZ 硬化を避けるために溶接パラメータを注意深く制御する必要があります。

高周波チューブミルマシンのシフトあたりの標準的な生産量はどれくらいですか?

出力はチューブのサイズと壁の厚さによって大きく異なります。実際の例として、外径 48.3 mm x 肉厚 3.2 mm の炭素鋼管を 40 m/min で生産する中級工場は、通常の条件下で 1 時間あたり約 3.5 ～ 4.0 トンを生産します。 75% の効率で 8 時間のシフトを行うと、1 シフトあたりおよそ 21 ～ 24 トンに相当します。外径 20 mm x 肉厚 1.0 mm の小径高速家具管ミルを 100 m/分で稼働すると、1 時間あたり約 1.8 トンの生産が可能になります。これは、ライン速度が高いにもかかわらず、薄肉、小直径の製品では 1 時間あたりのトン数が大幅に低いことを示しています。

チューブミルをあるチューブサイズから別のチューブサイズに切り替えるにはどのくらい時間がかかりますか?

ロールを個別に交換する従来のミルでは、大きな交換（大きな外径変更）には 6 ～ 12 時間かかる場合があります。軽度の切り替え（同じロールファミリー内での小さな外径調整）には 2 ～ 4 時間かかる場合があります。クイックチェンジプリセットカセットツーリングシステムを装備した工場では、主要な切り替えを 30 ～ 90 分に短縮できます。切り替え時間は、短期間の生産の経済的実行可能性に直接影響します。さまざまなサイズを生産する工場では、競争力を維持するために迅速に変更できるツールが必要です。

ソリッドステートHF発生器と真空管発生器の違いは何ですか?

真空管 (三極管) HF 発生器は、管ミル溶接の元の技術であり、多くの古いミルで今でも使用されています。これらは堅牢ではありますが、エネルギー効率が低く (通常、電気効率が 55 ～ 65%)、高価な消耗品である真空管を定期的に交換する必要があります。ソリッドステート IGBT インバータ発電機 (新規設置の現在の標準) は、85 ～ 92% の電気効率を達成し、消耗チューブがなく、周波数安定性が向上し、溶接パラメータ調整に対する応答が速くなります。通常、エネルギー節約だけでも、製造後 2 ～ 4 年以内にソリッドステート発電機のコストプレミアムを回収できます。

1台の高周波チューブミルで丸管と角管の両方を製造できますか?

はい、これは非常に一般的な構成です。チューブはまず円形セクションとして形成および溶接され (これが溶接プロセスにとって最も効率的な形状です)、次にサイジング セクションの後に配置された正方形または長方形のプロファイリング スタンドを通過します。円形の出力と正方形または長方形の出力を切り替えるには、プロファイリング ツールの変更が必要で、適切に設計されたミルでは通常 30 ～ 60 分かかります。多くの工場では、円形、正方形、長方形のセクションが異なる生産順序で同じライン上で稼働しています。

高周波管製造機で製造された管にはどのような国際規格が適用されますか?

適用される規格は、製品および市場の目的地によって異なります。一般的に参照される規格には、EN 10210 および EN 10219 (ヨーロッパの構造中空セクション) が含まれます。 ASTM A500 および ASTM A513 (北米の構造および機械チューブ); API 5L (石油およびガスラインパイプ); API 5CT (ケーシングおよびチューブ); JIS G3444およびJIS G3466（日本構造用管）。 GB/T 6728 および GB/T 3091 (中国規格)。規制市場に供給する工場は、製造する各製品の関連規格で指定された寸法公差、機械的特性要件、およびテスト頻度を満たすことができなければなりません。

結論: 高周波製管機が鋼管生産を支配する理由

高周波チューブミルマシンは、連続高速出力と優れた溶接品質、消耗品の溶加材なし、狭い熱影響ゾーン、平らなストリップから完成したカットチューブまでの完全に統合された生産プロセスをすべて 1 つのコンパクトなラインで組み合わせているため、世界の主要なチューブ生産技術となっています。

新しいチューブ生産への投資では、HF 接触溶接か誘導溶接か、溶接機の出力定格、チューブのサイズ範囲、ツーリング システム、品質監視の統合といった基本的な決定はすべて、明確に定義された製品戦略と生産目標に基づいて行われる必要があります。間違って指定された 高周波チューブミルマシン 市場が制限されるか、資本が十分に活用されないままになります。お客様の生産要件に正しく適合するものであれば、数十年にわたって信頼性が高くコスト効率の高い出力を提供できます。

最初の製管機への投資を評価する場合でも、老朽化し​​た設備のアップグレードする場合でも、既存の生産ラインを拡張する場合でも、このガイドの技術フレームワークは、仕様を評価し、構成を比較し、購入を決定する前に機器のサプライヤーに適切な質問をするための基礎となります。
