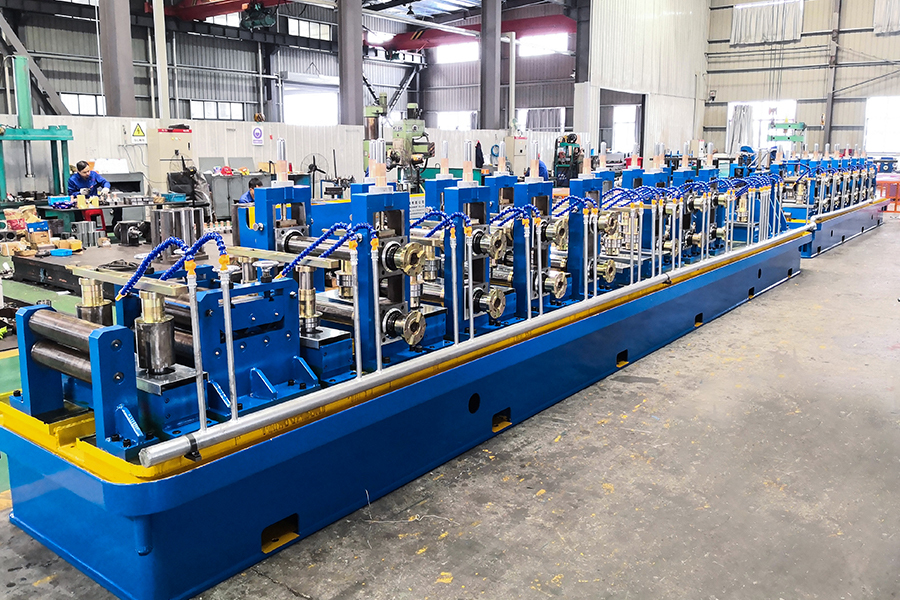

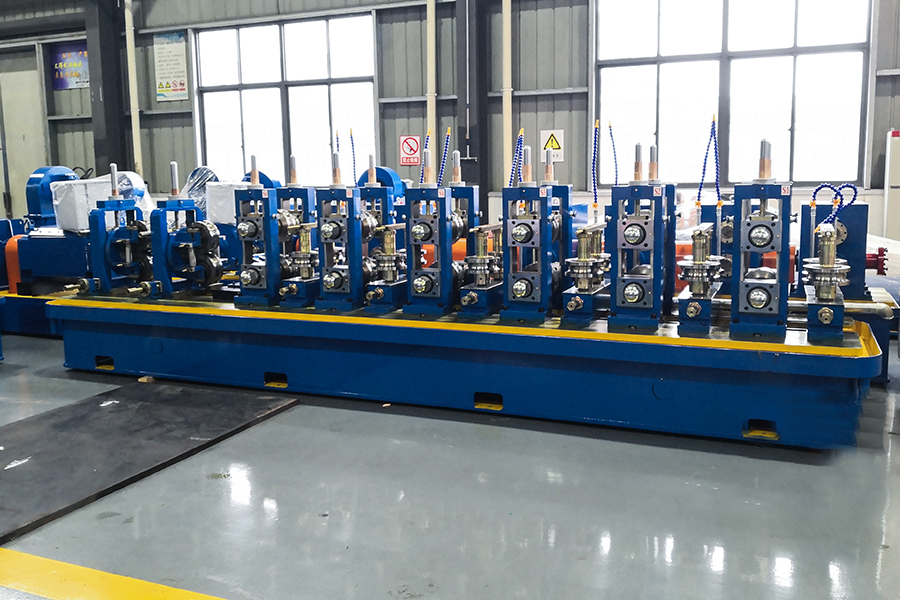

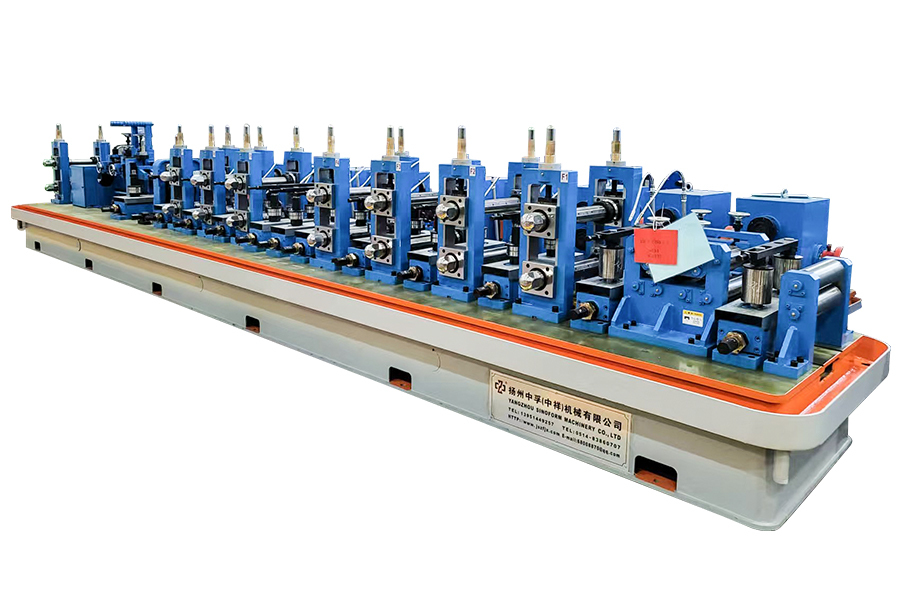

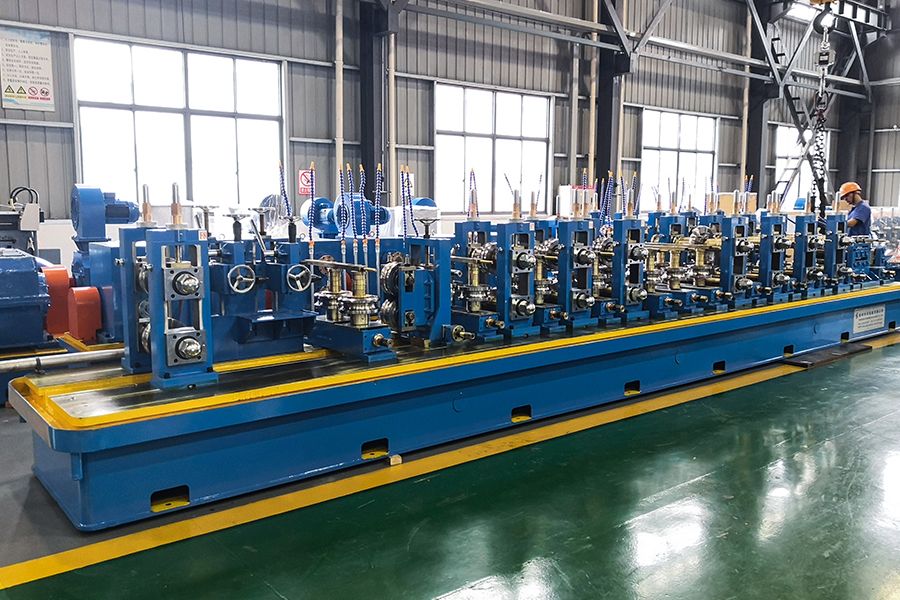

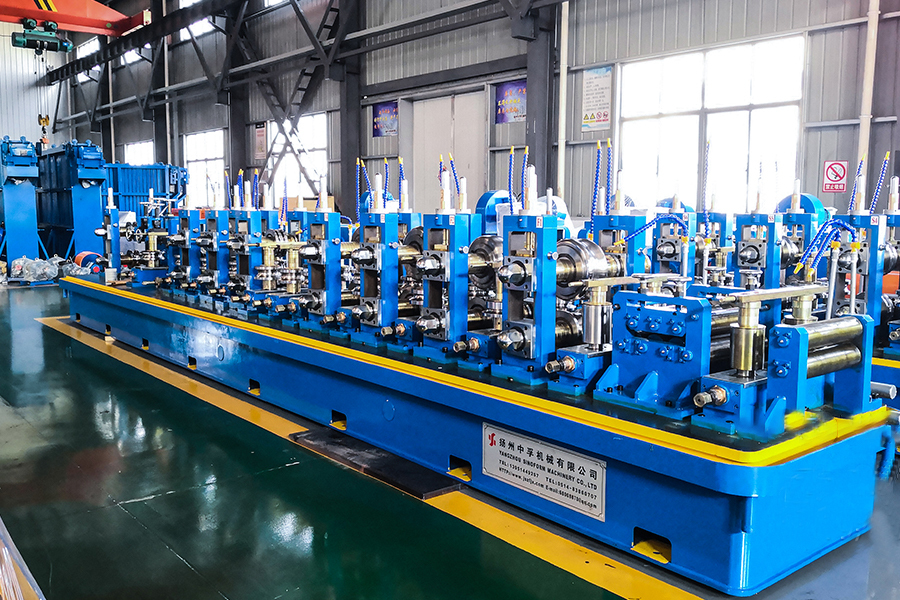

技術仕様(写真は参考用です)

1、片側油圧アンコイラー
機能	このユニットの機能は、鋼帯のコイル全体を解体し、成形機に必要な原材料を提供することです。

積載重量	最大。 8.0トン/サイド
コーンヘッド	シングルコーンヘッド

コーンヘッド構造タイプ	スライダーの組み合わせ、頑丈で安定した

拡張タイプ	油圧拡張

コーンヘッドの材質	スピンドル: 42CrMo、鍛造、全体焼き戻し。
	アークプレート：45#全体焼き戻し
	ウェッジスライダー: 45# 鋼焼き戻し
ブレーキの種類	エア式

物質遮断装置	マニュアルモード

2 、シャーリングおよび突合せ溶接機


機能	その機能は、2 つの異なるストリップの頭と端をせん断して位置合わせし、不規則な部分を切断し、ラインが連続的に動作できるように 2 つのストリップを溶接することです。

シャーリングタイプ	油圧シャーリング、材質：Cr12MoV

クランピングタイプ	油圧クランプ

溶接タイプ	TIG自動溶接

3. 水平アキュムレータ
3. 水平アキュムレータ
機能	機械が継続的に稼働できるように十分な鋼帯を蓄積するために使用されます。
機能	機械が継続的に稼働できるように十分な鋼帯を蓄積するために使用されます。
外寸	外径5.0m
送りモーター	18.5 KW (可変周波数速度調整機能付き AC モーター)
蓄電モーター	22 KW (可変周波数速度調整機能付き AC モーター)
送り速度	MAX200m/分
ストレージ容量	500～1000m

2. メインマシンの成形とサイジング (前方 7 つ、後方 5 つ、分割ベッド) メインマシン
ユニット配置：
	成形：2本ローラーレベリング→V→7本ローラーレベリング→V→1H→1V→2H→2V→3H→3V→4H→4V(A)→4V(B)→4V(C)→5H→5V→6H→6V→7H→7V

	ガイドと 2 つまたは 3 つのローラー押出 → スクレーパー → 研磨 → 水冷

	サイジング：1V→1H→2V→2H→3V→3H→4V→4H→5V→5H→6V→6H→速度測定→矯正1→矯正2→V
1 ）レベリング装置
機能
	成形機に安定して入る7本ロールレベリング装置付き
構造
	1ロールアンチジャンピング、2ロールガイド垂直、7ロールレベリングGCr15、表面高周波焼き入れ処理。

2 ）成形機（分割型）

機能	ロールを成形することで鋼帯を徐々に管ブランクに絞り、溶接機に送ります。

フォーミングタイプ	Wフォーミングダブルラジアス穴タイプ

横ロールスタンド	7スタンド
縦型ロールスタンド	9スタンド
横ロールスタンド

数量	7セット
構造
構造	複柱ガントリーフレーム、操作端フレームはサイドロール交換可能
横置きスタンドの材質	精密鋳造鋼部品
横軸径	Φ90mm
横軸材質	42CrMo、焼きならしHB260～290、表面高周波焼入れHRC50～55
横軸材質	焼戻し表面焼入れ

縦型ロールスタンド
数量	9スタンド
構造	プルプレートで強化・固定したダブルピボット構造。圧延機はベアリングを介してローラーシャフトに組み込まれているため、ローラーの交換が容易です。

縦置きスタンドの材質	スライダーは溝式（高精度で傷つきにくい）
垂直軸径	Φ60mm
立軸材質	40Cr、焼きならしHB260～290、表面高周波焼入れHRC50～55
	焼戻し表面焼入れ
ローラー調整方法	2つのローラーシャフトの中心と位置はスクリュースリーブを調整することで調整され、調整ナットは銅ナットです。垂直ローラーの高さはナットを調整することで微調整できます。

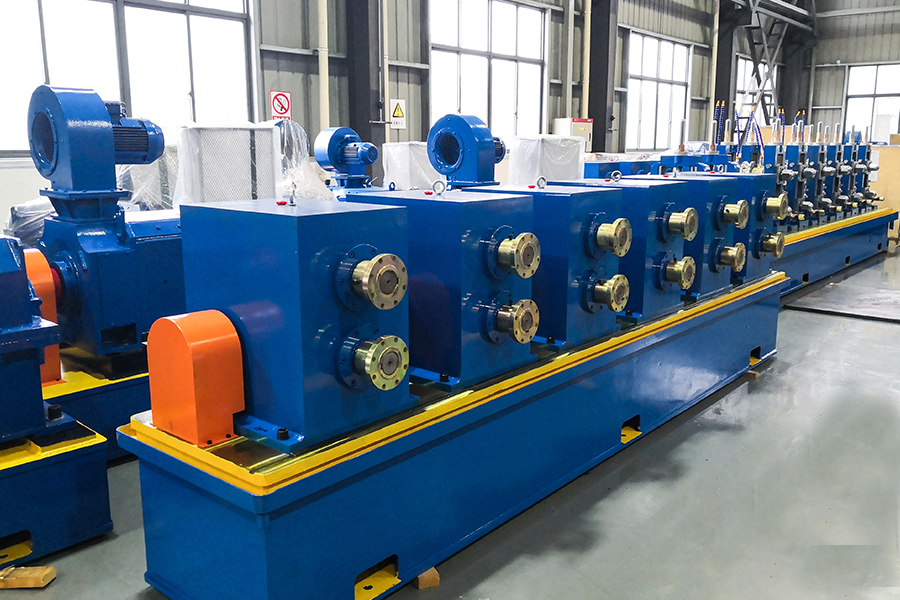

ギアボックス
数量	7セット
ボックス材質	QT400
伝送方式	スパイラルベベルギヤトランスミッション
まがりかさ歯車の材質
まがりかさ歯車の材質	20クロムチタン鍛造、歯面焼入れ処理
ギヤシャフト材質	40Cr、焼きならしHB260～290、表面高周波焼入れHRC50～55
ギヤシャフト材質	焼戻し表面焼入れ

3) 溶接部
①溶接シーム導き
機能	溶接シームをガイドし、溶接 V 角度を調整して、溶接中に溶接シームが押出ローラーの溶接位置に正しくガイドされるようにします。
構造	2ロールタイプで、水平・垂直調整可能、一定角度回転も可能です。水平、垂直の調整はスクリューロッドで行い、フレームの回転調整はウォームギヤで行います。
構造
シャフト材質	40Cr、焼きならしHB260～290、表面高周波焼入れHRC50～55
シャフト材質	焼戻し表面焼入れ
② 絞り装置（2本ローラー式または3本ローラー式SQ）
機能	溶接シームは閉じられます
構造	2本または3本ローラータイプSQ、ダブルピボット構造、プルプレートによる締結強化
シャフト材質	40Cr、焼きならしHB260～290、表面高周波焼入れHRC50～55
シャフト材質	焼戻し表面焼入れ
③ スクレーパー
機能	スクレーパーナイフを使用して外側の溶接ビードを取り除きます。溶接の継ぎ目は滑らかできれいになります。
構造	スクレーパー2セット。スクレーパーは上下左右に調整可能で、高速昇降機能も備えています。ブレードホルダーの下にはパレットまたはローラーが設けられています。
④ 研磨
機能	鋼管の安定化と外面のバリや凹凸部の平坦化
シャフト材質	40Cr、焼きならしHB260～290、表面高周波焼入れHRC50～55Tempering Surface quenching
4) 冷却タンク
機能	チューブブランクを十分に冷却するために水タンクスプレータイプを採用してください。
機能	チューブブランクを十分に冷却するために水タンクスプレータイプを採用してください。
構造	箱型溶接構造で、上部給水管をスプレー形状にし、鋼管にスプレーして冷却します。
構造	箱型溶接構造で、上部給水管をスプレー形状にし、鋼管にスプレーして冷却します。

5) サイジングマシン（横6本、縦6本トルコ式矯正2セット）
機能
機能	4ロール式押し角装置の機能は、精密形状鋼管を角間隔パイプにオンライン変形し、理想的な幾何学的寸法と平坦度を得るために粗矯正することです。
① 横置きスタンド	6セット、マシンを形成するのと同じ
② 縦型ロールスタンド	6セット、マシンを形成するのと同じ

3）矯正装置 2 セットのトルコ式頭矯正（上記の最後のトルコ式 - 頭を参照）
矯正装置の種類
	トルコ語 - ヘッド、360°回転可能
構造
	2/4 ロールフレーム。ローリングロールが同じ面に配置され、水平方向と垂直方向に調整可能で、特定の角度で回転できます。水平、垂直の調整はスクリューロッドで行い、フレームの回転調整はウォームギヤで行います。
軸径	Φ40mm
シャフト材質	40Cr、焼きならしHB260～290、表面高周波焼入れHRC50～55
	焼戻し表面焼入れ

6) 主駆動装置
ドライブウェイ
ドライブウェイ	モーター→減速機→ギヤボックス→ユニバーサルシャフト→横軸
主電動機型式、動力	160KW低速 DCモーター，2 セット；
減速機	ZLY224 2セット；
ギアボックス	成形部：7 セット；サイズ調整部分：6 セット

	スパイラルアンブレラギアトランスミッションボックス、高耐荷重、高伝達効率、長寿命を備えています。
	スパイラル傘歯車材質：20CrMnTi、焼戻し表面焼入れ。浸炭層深さ1.1～1.5mm、表面焼入れ硬さHRC55～60。

5 、ローラー
ロール	材質： Cr12 ，熱処理硬度：HRC58～62。キー溝ワイヤーカットとCNC加工により、穴形状の精度と加工面の研磨を保証します。
押し出しロール	材質： H13 ，熱処理硬度：HRC50～53。キー溝ワイヤーカット、プロファイルCNC旋盤、加工面研磨。
ロールer pad	材質： 45#スチール。

6.1 、ホットカッティングソー顧客は6.1または6.2を選択できます
構造	PLC、普通鋸刃切断
（1）最大切断径	Φ115mm（90*90）
（2）最大切断厚さ	Δ4.5mm
（3）切断長さと精度	L=3～8m、≦±3mm
（4）駆動方式	エアソー昇降（ソーヘッドの大型化・強化）
（5）鋸刃のサイズ	Φ700mm×Φ80mm×4.0/5.0mm
（6）駆動モーター	30KW ACモーター
（7）カッティングモーター	37KW ACモーター
（8）クランプ	エアクランプ

6.2 、冷間切断鋸
構造	モーションコントローラー制御、ハイスハイス・TCTAllloy 鋸刃切断
（ 1 ）、最大切断径	Φ115mm
（ 2 ）、最大切断厚さ	Δ4.5mm
（ 3 ）、切断長さと精度	L=4～8m、≦±2mm
（ 4 ）、ドライブの種類	サーボモーター/ボールネジ/リニアガイド
（ 5 ）、鋸刃のサイズ	Φ560mm-HSS ハイス鋼
（ 6 ）、駆動モーター	15KW安川サーボモーター
（ 7 ）、カッティングモーター	18.5KW ACモーター
（ 8 ）送りモーター	2.9KW安川サーボモーター
（ 9 ）、切断の速度	20～70m/分

7 、コンベアテーブル
機能
機能	一定の長さに切断された鋼管の分離を促進し、梱包エリアまで輸送する機能です。
トランスミッションモーター	3KW
トランスミッションモーター	可変周波数速度調整機能付き AC モーター
数量 of feeding rollers	12セット
長さ	12M

8、300KW 高周波溶接機
はじめに	設備全体をPLCシステムで制御し、総合的な連動制御や故障診断機能を実現し、設備の稼働状況をLCD画面で監視します。

構成	整流器キャビネット
	インバーターキャビネット
	冷却装置
	手術台
	変圧器
	DCスピードアジャスター

9 、亜鉛溶射機（お客様オプション）
概要	アークが熱源としてワイヤの両端で燃え、ワイヤが溶けます。同時に、圧縮空気が溶けたワイヤを霧化してガス液滴にし、前処理されたワークピースの表面に高速でスプレーします。完全なコーティングを形成します。

機械型式	生産範囲	肉厚範囲	フライス加工速度	高周波電力
HG90	Φ30/48～Φ115mm	δ1.5～4.5mm	20~60	300KW
HG90	□25×25～90×90	□δ≤3.5mm	20~60	300KW

アイテム	パラメータ	備考
送り方向	左または右のエントリ (お客様のワークショップのプロセスレイアウトに応じて)	装置に面し、原料が入る方向

設備の総電力	約770KW(主機320KW 高周波300KW 補機150KW)

電源電圧規格	380V/50Hz;三相4線式	低圧配電盤、ケーブルはお客様ご自身でご用意ください

対象となる機器エリア	長さ55～65M×幅4.5M	設備配置に合わせて

高周波溶接機エリアをカバー	長さ6M×幅3M×高さ2.8M

給水（リサイクル）	冷却プール 1 つ: 30m3;高圧ポンプ 1 セット。あるいは、サプライヤーがバイヤーに工場図面を提供し、その図面に基づいて水路レイアウト計画を作成することもできます。	水プール、水ポンプ、配管システム、冷却塔はお客様にてご用意いただきます。

空気供給	エアコンプレッサー: 1 セット 1.6m3 一般的な鋼管用; 亜鉛メッキパイプが必要な場合は 3.5m3	エアコンプレッサー、空気貯蔵タンク、パイプラインはお客様がご自身で用意します

昇降装置	航空機5～10トン：2台	お客様ご自身でご用意いただくもの
通常の消耗部品	（1）スクレーパーナイフ
	（2）鋸刃
	（3）フェライト
	（4）誘導コイル（銅管、絶縁管）
